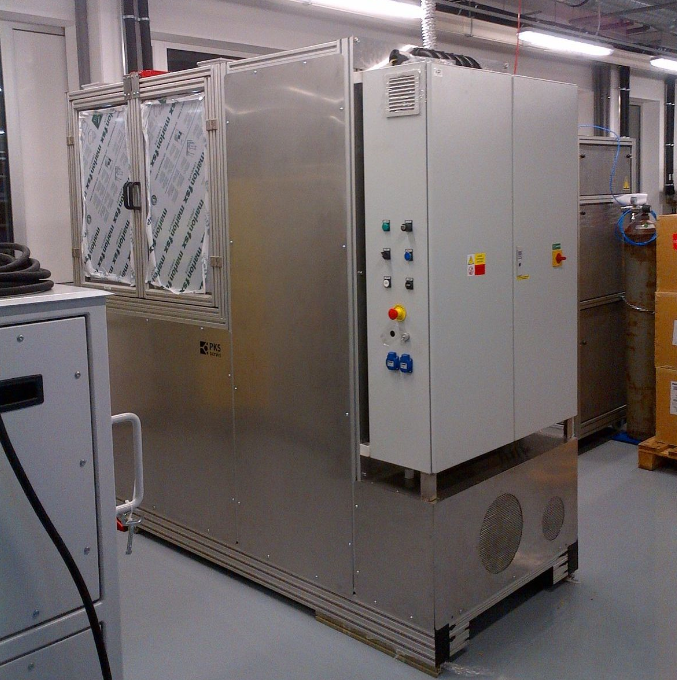

Zařízení pro destrukční testy

Základní modul testovacího zařízení obsahuje vybavení pro tři hlavní typy testů:

Pulzní test: Zařízení umožňuje testování výrobků tlakovými pulzy sinusového nebo lichoběžníkového tvaru.
Měření tlakové ztráty při vysokém průtoku: Tento testovací režim umožňuje měřit tlakovou ztrátu, která nastává při vysokém průtoku kapaliny skrz zkoušený výrobek.
Měření výkonu a účinnosti: Ověřuje, zda výrobky splňují požadované parametry a pracují efektivně.

Softwarem použitým pro ovládání zařízení je LabVIEW, což je specializovaný programovací jazyk a vývojové prostředí od společnosti National Instruments, které je často využíváno pro řízení a monitorování různých technických zařízení, včetně testovacích systémů. Dalším ovládacím prvkem je regulátor, který kromě analytické funkce (přesné zobrazení tlaků a průběhů) vyhodnocuje statisticky průběh zkoušky (počet pulzů, hlídání limitů tlaku a ukládání historie s možností vytvářet protokoly apod).

Sekundární obvod zařízení je naplněn definovanou kapalinou a obsahuje prvky pro zajištění těchto funkcí:

Naplnění sekundárního okruhu pracovní kapalinou z nádrže
Odvzdušnění okruhu (tj. vytěsnění přebytečného vzduchu)
Naplnění vzorku
Odvzdušnění vzorku
Vyprázdnění vzorku po zkoušce
Vyprázdnění okruhu od pracovní kapaliny
Regulace tlaku (přes hydraulický okruh)
Regulace teploty
Regulace průtoku
Záznam tlaků, průtoků a teploty

Plunžr sekundárního (zkušebního) obvodu svým pohybem stlačuje/vytlačuje kapalinu směrem do a z okruhu. Řízeným pohybem dochází k definované změně tlaku podle zadávací křivky. Sekundární obvod tak umožňuje zatížení vzorku tlakovými pulzy, a to za současného působení definované kapaliny s danou teplotou

ROZDĚLENÍ:

mobilní
stacionární
